Как работает винтовой компрессор: полное руководство от эксперта

Винтовой компрессор давно занял центральное место среди промышленного оборудования, обеспечивающего предприятия стабильной подачей сжатого воздуха. Исторически развитие технологий сжатия воздуха было связано с ростом промышленности, автоматизации и потребностью в надежных энергетических решениях. Сегодня сжатый воздух считается одним из ключевых энергоресурсов на производстве, а винтовые компрессоры стали его основным источником.

Главная причина популярности — высокая производительность, стабильность работы и способность функционировать в непрерывном режиме. В отличие от устаревших решений, такие установки обеспечивают минимальные потери энергии и более равномерную подачу воздуха.

Винтовой компрессор используется в самых разных отраслях: от машиностроения до пищевой промышленности. Он обеспечивает работу пневмоинструмента, автоматических линий и технологических процессов. Понимание принципа работы такого оборудования важно не только для инженеров, но и для специалистов, отвечающих за эксплуатацию и закупку.

Это руководство создано как комплексный материал, который объясняет устройство, принцип работы и эксплуатационные особенности винтовых компрессоров. Оно поможет глубже понять технологию и принимать обоснованные решения при выборе и использовании оборудования.

Что такое винтовой компрессор и его основные компоненты

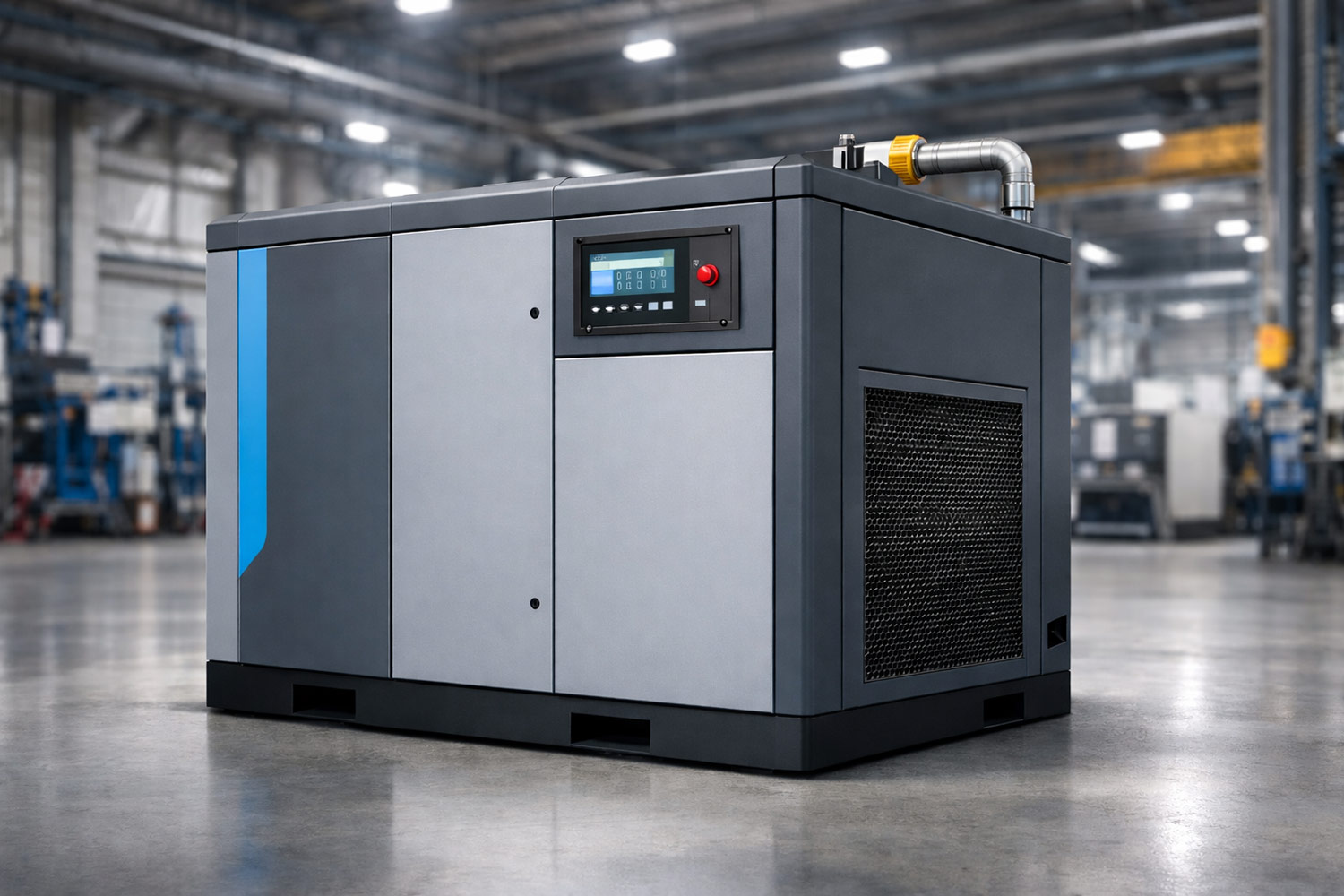

Винтовой компрессор — это разновидность роторного компрессора, в котором сжатие воздуха осуществляется за счет вращения двух винтовых роторов. В отличие от поршневых систем, здесь отсутствуют возвратно-поступательные движения, что значительно снижает вибрацию и повышает ресурс оборудования.

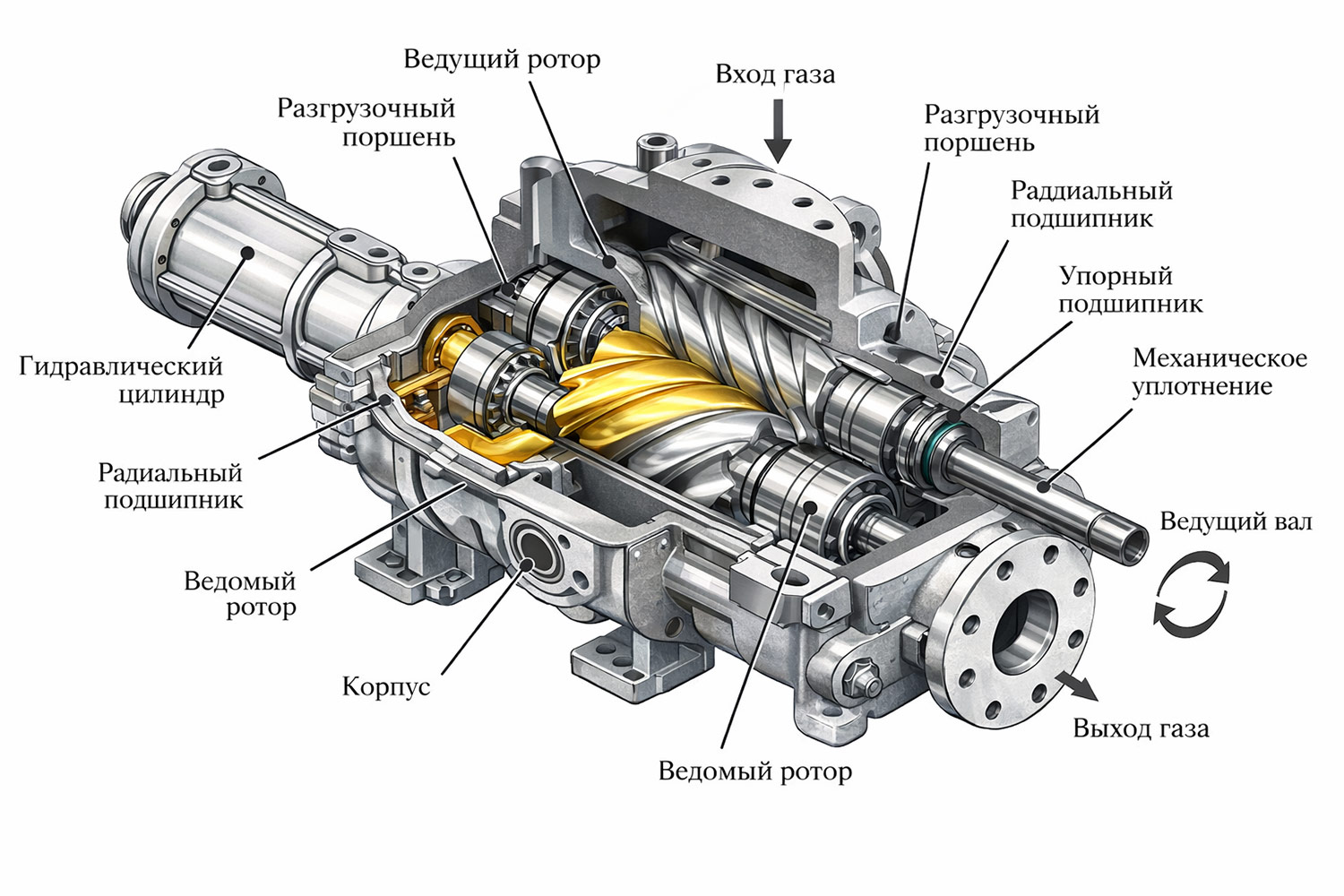

Основой конструкции является винтовой блок — ключевой элемент, где происходит сжатие воздуха. Он состоит из двух роторов: ведущего и ведомого. Ведущий ротор соединен с двигателем и передает вращение ведомому. Их профили точно согласованы, что обеспечивает герметичность и эффективность процесса.

К основным компонентам компрессора относятся:

• корпус, защищающий внутренние элементы и обеспечивающий герметичность;
• опорные подшипники, удерживающие роторы и обеспечивающие их точное вращение;
• система охлаждения;
• система смазки;
• фильтры и маслоотделитель.

Устройство винтового компрессора продумано таким образом, чтобы обеспечить непрерывный рабочий цикл и минимальные потери энергии. В отличие от центробежных моделей, он эффективен при постоянной нагрузке, а по сравнению с поршневыми — более надежен и долговечен.

С точки зрения обучения специалистов, базовая схема изучения включает понимание работы винтового блока, принципа взаимодействия роторов и роли вспомогательных систем. Именно это позволяет правильно диагностировать и обслуживать оборудование.

Основные понятия и история создания

История винтового компрессора начинается в 1935 году, когда шведский инженер Альф Лисхольм разработал принцип винтового сжатия. Его изобретение стало революцией в области промышленного оборудования.

Изначально технология не получила широкого распространения из-за сложности производства. Однако с развитием металлообработки в 60–70-х годах XX века началась активная эволюция винтовых компрессоров.

Современные модели значительно отличаются от первых образцов: улучшены профили роторов, применяются новые материалы, повышена энергоэффективность. Историческая перспектива важна, поскольку она показывает, как инженерные решения влияют на надежность и производительность оборудования.

Винтовые компрессоры: как устроены и в чем их особенность

Сердцем компрессора является винтовая пара — два ротора с особым профилем винта. Их форма определяет эффективность компрессии воздуха и уровень утечек.

Профиль винта — один из самых важных параметров. Он влияет на:

• герметичность камер;
• степень сжатия;
• энергоэффективность.

Современные винты изготавливаются из высокопрочных сплавов с высокой точностью обработки. Это позволяет минимизировать зазоры и увеличить долговечность.

Материалы изготовления также играют критическую роль. Чаще всего используются легированные стали с антикоррозийным покрытием. В сложных условиях применяются специальные покрытия для повышения износостойкости.

Конструкция винтовой пары обеспечивает равномерное сжатие без пульсаций. Это делает винтовые компрессоры идеальными для производств, где требуется стабильный поток воздуха.

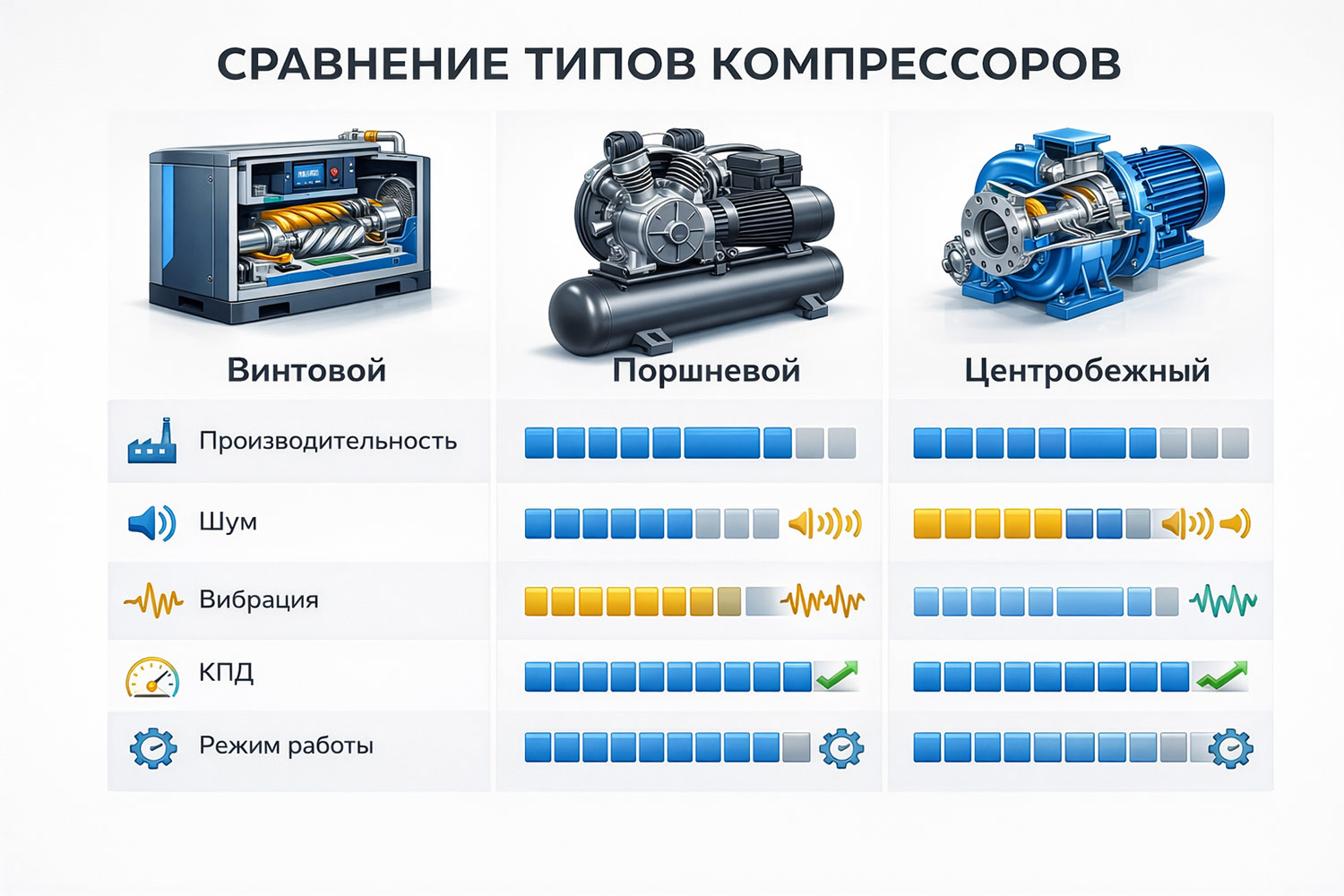

Преимущества перед другими типами компрессоров

Винтовые компрессоры имеют ряд существенных преимуществ по сравнению с поршневыми:

• высокая энергоэффективность
• низкий уровень шума
• минимальная вибрация
• стабильная подача воздуха
• длительный срок службы

Практика показывает, что замена поршневых компрессоров на винтовые снижает энергопотребление до 30% и уменьшает затраты на обслуживание.

Особенно важным преимуществом является возможность непрерывной работы. В условиях промышленного производства это критически важно для стабильности процессов.

Принцип работы винтового компрессора

Принцип действия винтового компрессора основан на объемном сжатии воздуха. Это означает, что воздух сжимается за счет уменьшения объема между роторами.

Рабочий цикл начинается с запуска двигателя, который приводит в движение ведущий ротор. Через зацепление вращается ведомый ротор. Между ними образуются замкнутые полости — компрессионные камеры.

Воздух поступает в компрессор, заполняет эти камеры и перемещается вдоль оси роторов. По мере движения объем камер уменьшается, что приводит к сжатию воздуха.

Масло играет важную роль:

• охлаждает воздух;
• снижает трение;
• герметизирует зазоры.

В конце цикла сжатый воздух вместе с маслом поступает в систему сепарации, где происходит их разделение.

Таким образом, энергия двигателя преобразуется в энергию сжатого воздуха с минимальными потерями.

Этапы сжатия воздуха в винтовом компрессоре

Рабочий цикл включает три этапа:

1. Воздух поступает в компрессор при вращении роторов, создавая разрежение.
2. Полость между роторами изолируется, и начинается процесс сжатия.
3. Сжатая масловоздушная смесь выводится в систему.

Эффективность каждого этапа влияет на общую производительность. Нарушения на любом этапе могут привести к снижению КПД.

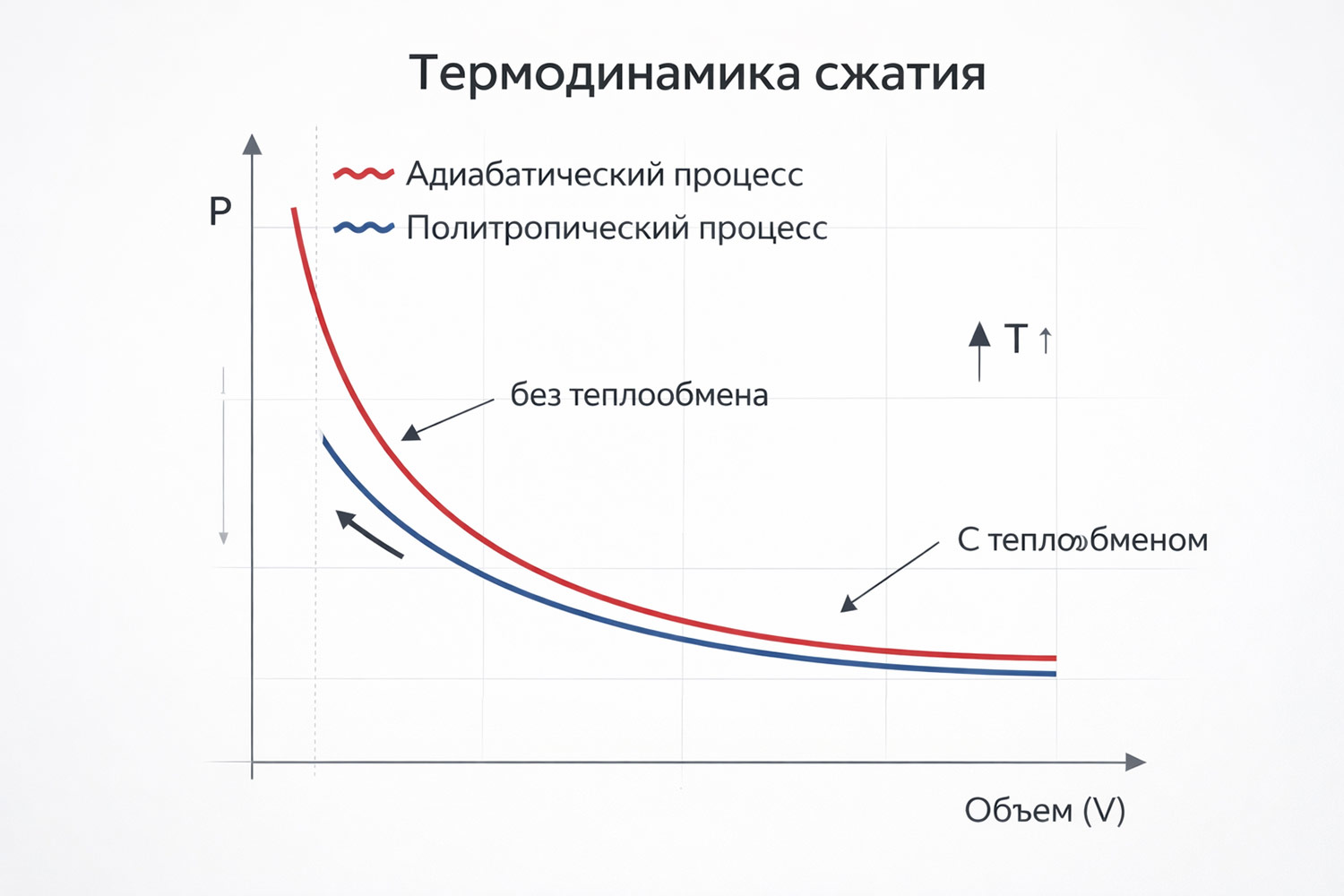

Как происходит процесс сжатия с точки зрения термодинамики

Сжатие воздуха описывается законами термодинамики. При уменьшении объема увеличивается температура и давление.

В реальных условиях процесс близок к политропическому, но стремится к адиабатическому. Это означает, что часть энергии превращается в тепло.

КПД компрессора зависит от энергетического баланса:

• полезная работа;
• тепловые потери;
• механические потери.

Оптимизация этих параметров позволяет значительно повысить эффективность установки.

Роль масла в работе винтового компрессора

Компрессорное масло выполняет сразу несколько функций:

• смазка роторов
• охлаждение компрессора
• уплотнение зазоров

Система смазки обеспечивает циркуляцию масла через компрессор. После сжатия масло отделяется в маслоотделителе и возвращается в систему.

Ключевые элементы:

• масляный фильтр
• радиатор
• сепаратор

Правильный выбор масла напрямую влияет на срок службы оборудования.

Типы винтовых компрессоров и их особенности

Существует несколько типов компрессоров:

• одноступенчатые — простые и надежные
• двухступенчатые — более эффективные при высоком давлении
• с ременным приводом — дешевле, но требуют обслуживания
• с прямым приводом — более эффективные

Выбор зависит от задач. Например, для непрерывного производства чаще выбирают двухступенчатые модели с прямым приводом.

Как правильно подключить винтовой компрессор

Правильный монтаж компрессора включает:

1. Подготовку фундамента
2. Обеспечение вентиляции
3. Электрическое подключение
4. Подключение к пневмосистеме

Ошибки при установке часто приводят к перегреву и снижению ресурса.

Особое внимание следует уделить вентиляции — недостаточный теплоотвод снижает эффективность и вызывает перегрев.

Настройка и регулировка винтового компрессора

Настройка осуществляется через электронную систему управления.

Основные параметры:

• давление
• температура
• режим работы

Регулировка давления напрямую влияет на производительность. Оптимизация работы позволяет снизить энергозатраты и увеличить срок службы.

Обслуживание и диагностика

Регулярное техническое обслуживание включает:

• замену фильтров
• проверку масла
• диагностику состояния

Соблюдение регламента обслуживания предотвращает поломки и продлевает срок службы оборудования.



Часто задаваемые вопросы

Какой принцип работы винтового компрессора?
Основан на объемном сжатии воздуха между вращающимися роторами. Воздух захватывается, сжимается и подается в систему.

Из каких компонентов состоит компрессор?
Включает винтовой блок, двигатель, систему смазки, фильтры и корпус.

Как происходит сжатие?
За счет уменьшения объема между роторами при их вращении.

Преимущества перед другими типами?
Высокая эффективность, низкий шум, стабильная работа.

Какие бывают типы?
Одноступенчатые, двухступенчатые, с разными типами привода.

Разница масляных и безмасляных?
Масляные эффективнее и долговечнее, безмасляные — для чистых производств.

Роль масла?
Смазка, охлаждение, герметизация.

Как выбрать мощность?
Исходя из потребления воздуха и давления.

Как обслуживать?
Регулярно менять фильтры и масло, проводить диагностику.

Где применяются?
В промышленности, строительстве, медицине и производстве.
